Medidor Monofásico Eastron SDM120CT 40mA + CT de Núcleo Partido ESCT-TA16 (Inversores Deye)

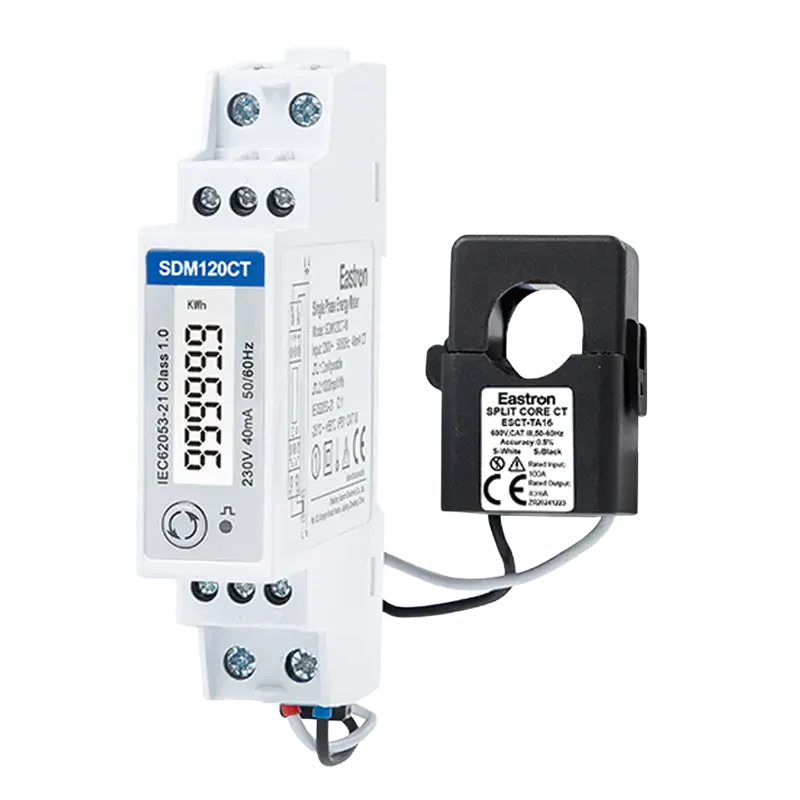

El Eastron SDM120CT 40mA con pinza de núcleo partido ESCT-TA16 es el analizador de energía monofásico indispensable para habilitar el control de inyección cero (anti-vertido) y la gestión inteligente de baterías en instalaciones con inversores monofásicos Deye. Su puerto RS485 transmite en tiempo real el flujo de energía hacia o desde la red pública con total precisión.

Lectura no invasiva: Incluye pinza amperimétrica abrible (CT ESCT-TA16) para abrazar el cable de fase sin cortar la instalación.
Entrada secundaria del medidor: $40\text{ mA}$ .
Comunicación: RS485 Modbus RTU directa con el puerto METER de los inversores Deye.
Formato ultra-compacto: Ancho de solo 1 módulo ( $18\text{ mm}$ ) para carril DIN.
Medición completa: Tensión, corriente, potencia activa/reactiva, frecuencia y factor de potencia.

3 disponibles

100% Garantía de satisfacción
Sin complicaciones
Pago Seguro

GARANTÍA DE PAGO SEGURO

SKU: 2431 Categoría: Accesorios Etiquetas: ahorro energético, autoconsumo, energía solar, kit solar Marca: Deye

Descripción
Información adicional

Descripción

¿Qué es este producto?

Control preciso de flujo de energía e inyección cero

El Eastron SDM120CT 40mA con transformador ESCT-TA16 está diseñado específicamente para coordinar la gestión de energía en sistemas fotovoltaicos monofásicos operados por inversores de la marca Deye (tanto híbridos como de red).

Su función principal es medir de forma bidireccional los vatios que la vivienda importa o exporta a la red eléctrica. Al conectar el medidor al puerto de comunicación del inversor Deye, este ajusta instantáneamente la producción fotovoltaica o la carga y descarga del banco de baterías para optimizar el autoconsumo o evitar verter energía no deseada a la red.

Instalación rápida sin interrupción del servicio

Gracias a la pinza de núcleo partido ESCT-TA16 (Split-Core), la instalación es sumamente sencilla y segura. No es necesario cortar el cable principal de la acometida ni interrumpir el suministro de la vivienda: basta con abrazar la fase principal con el transformador de corriente y conectar el cable secundario de $40\text{ mA}$ a las entradas del medidor.

Su pantalla LCD retroiluminada permite visualizar de forma clara e intuitiva todos los parámetros eléctricos principales a pie de cuadro.

Beneficios principales

⚡ Compatibilidad Nativa con Deye: Reconocimiento directo por protocolo RS485 Modbus RTU en inversores monofásicos Deye.
🧲 Pinza Abrible de Núcleo Partido: Facilita la integración en cuadros existentes sin necesidad de desarmar la acometida eléctrica principal.
📐 Ahorro de Espacio en Cuadro: Su chasis compacto en formato carril DIN de solo $18\text{ mm}$ (1 módulo) permite instalarlo en cuadros con espacio limitado.
📊 Lectura Bidireccional de Alta Precisión: Mide tanto la energía consumida como la inyectada con precisión Clase 1 (IEC 62053-21).
🔒 Seguridad y Fiabilidad: Sistema de medición desacoplado mediante señal de baja corriente ( $40\text{ mA}$ ), garantizando mayor protección frente a sobretensiones.

Características técnicas

Parámetro	Especificación
Modelo del Medidor	Eastron SDM120CT 40mA
Modelo de Pinza / CT	ESCT-TA16 (Núcleo Partido / Split-Core)
Tensión Nominal ( $U_n$ )	$230\text{ V CA}$ Rango: $176\text{ V}$ – $276\text{ V CA}$
Señal de Entrada del CT	$40\text{ mA}$ CA
Frecuencia de Trabajo	$50 / 60\text{ Hz}$
Clase de Precisión	Clase 1.0 (Energía Activa IEC 62053-21)
Interfaz de Comunicación	RS485 (Modbus RTU)
Velocidad de Transmisión (Bauds)	2400 / 4800 / 9600 bps (Configurable)
Pantalla	LCD de 5+2 dígitos con retroiluminación
Montaje	Carril DIN $35\text{ mm}$ (1 Módulo / $18\text{ mm}$ )
Grado de Protección	IP51 (Carátula frontal) / IP20 (Bornes)
Temperatura de Operación	$-25\text{ °C}$ a $+55\text{ °C}$

Por qué elegir este producto

Compatibilidad de Inversores

Inversores Monofásicos Híbridos Deye (48V): Serie SUN-3.6/5/6/8/10/12/16K-SG01/03LP1.
Inversores de Red / String Monofásicos Deye: Serie SUN-1/2/3/4/5/6/7/8/9/10K-G03/G04/G05.
Cuentas con comunicación RS485 estándar para integraciones de control de carga con otros fabricantes compatibles con el protocolo Eastron SDM.
